Сообщений в теме: 35

[Bier]

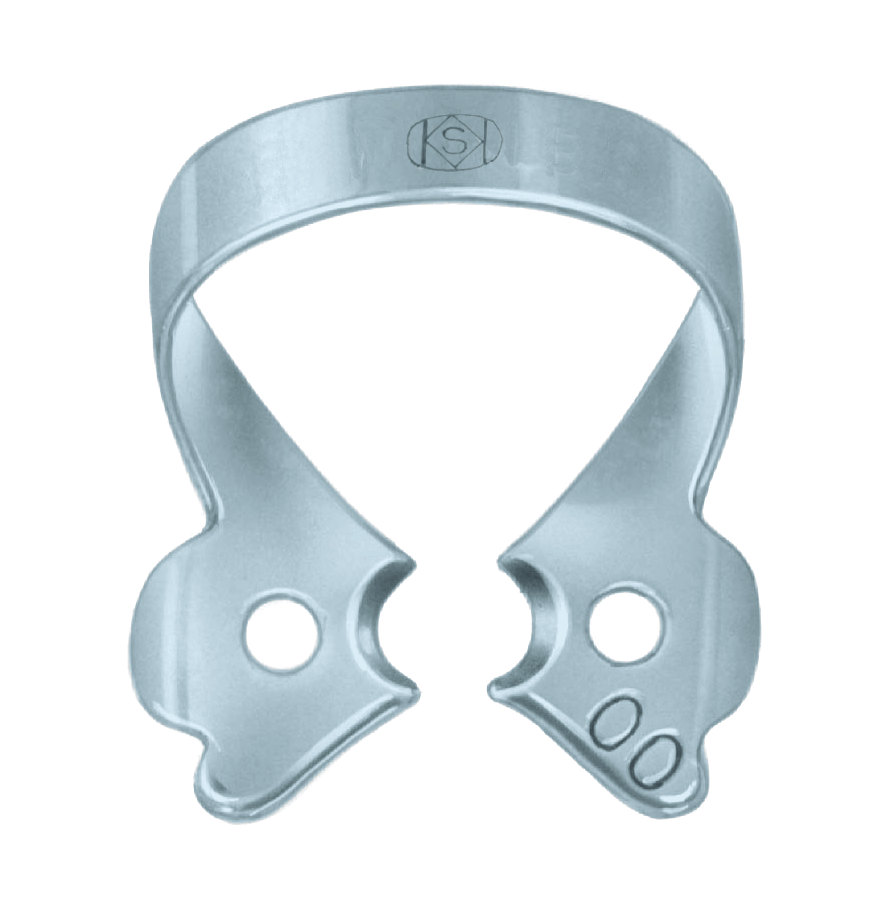

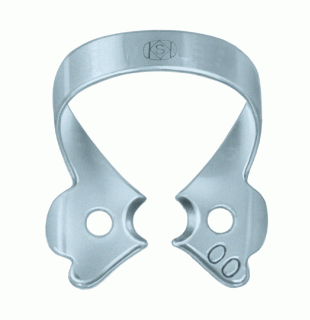

Вот примерно такая деталь, размеры порядка 10*15мм обладает пружинными свойствами.





кто может сказать, как она правильно называется и у кого спрашивать о возможности изготовления подобных деталей?

[truetfn]

Конечно может. Элементарнейшая деталь. Не ясно, только, что такое за два овала на правой щеке.

Технологический процесс достаточно короткий.

Вырезается развертка на плазмо/лазерной/гидроабаразивной (любой из них) резке. Вариант очень дороже - делается под нее вырубной штамп.

Сгибается либо в приспособлении, либо, опять же, в штампе, дальше термобрамотка. Материал - та же 65Г.

Если толщина металла до 1 мм - можно удешевить изготовление этак вдвое, применив штамповку полиуретаном.

Спрашивать на заводах страны в зависимости от партии. Если крупная серия - выходить на маркетинговый отдел любого завода. Ты им чертеж - они тебе стоимость изготовления.

Если же количество деталей мало, то выйдет в хорошую копейку. Опять же, крупные предприятия даже не возьмутся в таком случае. Искать средних и мелких частников.





UPD: что касается названия, то по внешнему виду, и упругим характеристикам, то похоже на какую то скобу, защелку.

Сообщение отредактировал truetfn: 18 января 2016 - 18:17

[0.anzhelika.0]




Вот примерно такая деталь, размеры порядка 10*15мм обладает пружинными свойствами.





кто может сказать, как она правильно называется и у кого спрашивать о возможности изготовления подобных деталей?

http://shop-dent.ru/...rabber-dam-n-00

http://www.amazon.co...ubber dam&psc=1



http://www.amazon.co...ords=rubber dam



http://www.amazon.co...ords=rubber dam

http://www.amazon.co...ds=DAM CLAMP #0

[Bier]

ссылки



Анжелика, спасибо тебе огромное, но неужели найдя в гугле, ты не подумала, что я не знаю назначение этой детали и ее название в собственной профессии? :) Мне интересно техническое название, чтобы знать что спрашивать у наших заводчиков )

А где купить такую хрень за баксы - это не сложный вопрос.

Конечно может. Элементарнейшая деталь. Не ясно, только, что такое за два овала на правой щеке.

Технологический процесс достаточно короткий.

Вырезается развертка на плазмо/лазерной/гидроабаразивной (любой из них) резке. Вариант очень дороже - делается под нее вырубной штамп.

Сгибается либо в приспособлении, либо, опять же, в штампе, дальше термобрамотка. Материал - та же 65Г.

Если толщина металла до 1 мм - можно удешевить изготовление этак вдвое, применив штамповку полиуретаном.

Спрашивать на заводах страны в зависимости от партии. Если крупная серия - выходить на маркетинговый отдел любого завода. Ты им чертеж - они тебе стоимость изготовления.

Если же количество деталей мало, то выйдет в хорошую копейку. Опять же, крупные предприятия даже не возьмутся в таком случае. Искать средних и мелких частников.





UPD: что касается названия, то по внешнему виду, и упругим характеристикам, то похоже на какую то скобу, защелку.

а какого профиля фирмы мне смотреть? металлоштамповка или что?

[truetfn]







а какого профиля фирмы мне смотреть? металлоштамповка или что?

Как узконаправленные - металлоштамповка, так и широкого профиля, которые берутся за любой заказ. Только а смысл в этом? Изготовить такую деталь на производстве, где этим не занимаются, будет стоить куда дороже, чем 700 р, в Анжелиных ссылках.

[~D'Evil~]

Штамповка + гибка будет наименее затратным вариантом (насчет лазера - не сильный я специалист, но если там хитрый сплав из цвет. мета, то лазер может отпасть).
Один экземпляр оригинала я бы отдал на хим. анализ чтобы получить состав оригинального материала - от него будут зависеть характеристики сопротивляемости на изгиб и прочность детали, если она, например, сталкивается не со статической нагрузкой, а с динамической.

У нас производство дорогое. А если их ещё сертифицировать...

Сообщение отредактировал ~D'Evil~: 18 января 2016 - 19:30

[Bier]







Как узконаправленные - металлоштамповка, так и широкого профиля, которые берутся за любой заказ. Только а смысл в этом? Изготовить такую деталь на производстве, где этим не занимаются, будет стоить куда дороже, чем 700 р, в Анжелиных ссылках.



это если одну :)

[truetfn]

это если одну :)

А сколько планируется?

[~D'Evil~]

Мне в стали 1,5 мм на фрезерном станке зарядили 3 тысячи за 11 отверстий овальной формы, это с учётом того, что у меня все было подогнано в тех задании под самые распространённые технологические возможности оборудования.

Тебе этих деталей надо за раз тысяч 10 сделать чтобы реально дёшево получилось. В идеале себе сделай и ещё конкурентам распродай 2/3 с наценкой. Тебе за счёт наценки 1/3 бесплатно вообще может выйти :)


З.Ы. По поводу названия - мне в голову приходит "пружинящий мост" или "демпфирующий мост".

Сообщение отредактировал ~D'Evil~: 18 января 2016 - 19:37

[truetfn]



Штамповка + гибка будет наименее затратным вариантом (насчет лазера - не сильный я специалист, но если там хитрый сплав из цвет. мета, то лазер может отпасть).

Цена штампа и цена гидроабразивной резки несопоставимы. Гидроабаразив берет любые материалы. Лазером нельзя медь, насколько помню.

[~D'Evil~]

А какие характеристики шероховатости будут у кромки среза если гидроабразив? Мне кажется, эта штука ещё должна быть полированной...

Если тысячами делать - штамп, думаю, дешевле будет. Сотнями - наверное, да, резка.

Сообщение отредактировал ~D'Evil~: 18 января 2016 - 19:43

[Bier]

А какие характеристики шероховатости будут у кромки среза если гидроабразив? Мне кажется, эта штука ещё должна быть полированной...

как раз таки кроме относительно острого края она должна быть матовой, а в идеале черно-матовой, такого даже буржуи еще не делают

[~D'Evil~]

А что это за штука, вообще, она для чего?

[Bier]

Цена штампа и цена гидроабразивной резки несопоставимы. Гидроабаразив берет любые материалы. Лазером нельзя медь, насколько помню.

я так понимаю, что штампом дешевле производить крупные партии, т.к. надо один раз вложиться в изготовление штампа?

А что это за штука, вообще, она для чего?

удерживать резиновый платок (коффердам) на зубе при лечении зубов

[truetfn]

А какие характеристики шероховатости будут у кромки среза если гидроабразив? Мне кажется, эта штука ещё должна быть полированной...

Если тысячами делать - штамп, думаю, дешевле будет. Сотнями - наверное, да, резка.

До 3,2 Ra.



я так понимаю, что штампом дешевле производить крупные партии, т.к. надо один раз вложиться в изготовление штампа?

Да. Но давай разберемся, что в твоем понимании - крупные партии.
